SIMULACION COMPUESTA

CARLOS ANDRES MARTINEZ CARO

VLSM

Dirección Base: 150.1.0.0/16

RED	TAMAÑO	ID RED	MSR	MSR	RANGO USABLE
1000	1001	150.1.0.0	/22	255.255.252.0	150.1.0.1 - 150.1.3.254
700	701	150.1.4.0	/22	255.255.252.0	150.1.4.1 - 150.1.7.254
500	501	150.1.8.0	/23	255.255.254.0	150.1.8.1 - 150.1.9.254
Estudiantes	202	150.1.10.0	/24	255.255.255.0	150.1.10.1 - 150.1.10.254
Administradores	118	150.1.11.0	/25	255.255.255.128	150.1.11.1 - 150.1.11.126
Red Admon Switch’s (Router Bogota)	94	150.1.11.128	/25	255.255.255.128	150.1.11.129 - 150.1.11.254
Docentes	62	150.1.12.0	/26	255.255.255.192	150.1.12.1 - 150.1.12.62
Red 30 (Router Madrid)	31	150.1.12.64	/26	255.255.255.192	150.1.12.65 - 150.1.12.126
Red 30 (Router Cota)	31	150.1.12.128	/26	255.255.255.192	150.1.12.129 - 150.1.12.190
WAN	2	150.1.12.192	/30	255.255.255.252	150.1.12.193 - 150.1.12.194
WAN	2	150.1.12.196	/30	255.255.255.252	150.1.12.197 - 150.1.12.198
WAN	2	150.1.12.200	/30	255.255.255.252	150.1.12.201 - 150.1.12.202
WAN	2	150.1.12.204	/30	255.255.255.252	150.1.12.205 - 150.1.12.206
WAN	2	150.1.12.208	/30	255.255.255.252	150.1.12.209 - 150.1.12.210
WAN	2	150.1.12.212	/30	255.255.255.252	150.1.12.213 - 150.1.12.214
WAN	2	150.1.12.216	/30	255.255.255.252	150.1.12.217 - 150.1.12.218
PC-Router ISP	2	150.1.12.220	/30	255.255.255.252	150.1.12.221 - 150.1.12.222

TABLA IP DE ROUTERS

ROUTER	PUERTO	IP
ISP	Serial 0/0/0	150.1.12.193/30
	Serial 0/0/1	150.1.12.197/30
	Serial 0/1/0	150.1.12.201/30
	Serial 0/1/1	150.1.12.205/30
	Fast Ethernet 0/0	150.1.12.221/30
BOGOTA	Serial 0/0/0	150.1.12.194/30
	Serial 0/0/1	150.1.12.209/30
	Fast Ethernet 0/0.1	150.1.11.129/25
	Fast Ethernet 0/0.2	150.1.0.1/22
	Fast Ethernet 0/0.3	150.1.4.1/22
	Fast Ethernet 0/0.4	150.1.8.1/23
FACA	Serial 0/0/0	150.1.12.198/30
	Serial 0/0/1	150.1.12.210/30
	Serial 0/1/0	150.1.12.213/30
	Fast Ethernet 0/0.1	150.1.11.1/25
	Fast Ethernet 0/0.2	150.1.10.1/24
	Fast Ethernet 0/0.3	150.1.12.1/26
SENA	Serial 0/0/0	150.1.12.214/30
	Serial 0/0/1	150.1.12.218/30
	Fast Ethernet 0/0.1	150.1.11.2/25
	Fast Ethernet 0/0.2	150.1.10.2/24
	Fast Ethernet 0/0.3	150.1.12.2/26
MADRID	Serial 0/0/0	150.1.12.202/30
	Serial 0/0/1	150.1.12.217/30
	Fast Ethernet 0/0	150.1.12.65/26
COTA	Serial 0/0/0	150.1.12.206/30
	Fast Ethernet 0/0	150.1.12.129/26

TABLA DE IP SWITCH

SWITCH	INTERFACE	IP
SWITCH0	VLAN1	150.1.11.254/25
SWITCH1	VLAN1	150.1.11.253/25
SWITCH2	VLAN1	150.1.11.126/25
SWITCH3	VLAN1	150.1.11.125/25
SWITCH4	VLAN1	150.1.12.190/26
SWITCH5	VLAN1	150.1.12.126/26

TABLA DE IP PC’s

ROUTER	SWITCH	PC	IP	GATEWAY
ISP		PC ISP	150.1.12.222/30	150.1.12.221
BOGOTA	SWITCH0	PC2 RED 1000	150.1.0.3/22	150.1.0.1
		PC2 RED 700	150.1.4.3/22	150.1.4.1
		PC2 RED 500	150.1.8.3/23	150.1.8.1
	SWITCH1	PC ADMON RED	150.1.11.130/25	150.1.11.129
		PC1 RED 1000	150.1.0.2/22	150.1.0.1
		PC1 RED 700	150.1.4.2/22	150.1.4.1
		PC1 RED 500	150.1.8.2/23	150.1.8.1
FACA, SENA	SWITCH2	PC1 ADMINISTRATIVO	150.1.11.3/25	150.1.11.1
		PC2 ADMINISTRATIVO	150.1.11.4/25	150.1.11.1
		PC1 ESTUDIANTES	150.1.10.3/24	150.1.10.1
		PC2 ESTUDIANTES	150.1.10.4/24	150.1.10.1
	SWITCH3	PC3 ESTUDIANTES	150.1.10.5/24	150.1.10.2
		PC4 ESTUDIANTES	150.1.10.6/24	150.1.10.2
		PC1 DOCENTES	150.1.12.3/26	150.1.12.1
		PC2 DOCENTES	150.1.12.4/26	150.1.12.2
MADRID	SWITCH5	PC31	150.1.12.66/26	150.1.12.65
		PC32	150.1.12.67/26	150.1.12.65
COTA	SWITCH4	PC29	150.1.12.130/26	150.1.12.129
		PC30	150.1.12.131/26	150.1.12.129

EJERCICIO VLAN

SWITCH1

VLAN	NOMBRE	PUERTO
1		1
2	Presidencia	2,3,4,5,6
3	Secretarias	7,8,9,10
4	Empleados	11,12,13,14,15,16,17,18
5	Contabilidad	19,20,21,22
	TRUNK	23,24

SWITCH2

VLAN	NOMBRE	PUERTO
2	Presidencia	1,2,3,4,5,6,7,8,9,10
3	Secretarias	11,12,13,14,15
4	Empleados	16,17,18,19,20,21,22,23
	TRUNK	24

VLSM

Red Base: 192.168.1.0/24

Red	Tamaño	ID Red	MSR	MSR	Rango Asignable
Empleados	17	192.168.1.0	/27	255.255.255.224	192.168.1.1 - 192.168.1.30
Presidencia	16	192.168.1.32	/27	255.255.255.224	192.168.1.33 - 192.168.1.62
Secretarias	10	192.168.1.64	/28	255.255.255.240	192.168.1.65 - 192.168.1.78
Contabilidad	5	192.168.1.80	/29	255.255.255.248	192.168.1.81 - 192.168.1.86
Administrador	4	192.168.1.88	/29	255.255.255.248	192.168.1.89 - 192.168.1.94
Wan	2	192.168.1.96	/30	255.255.255.252	192.168.1.97 - 192.168.1.98

TABLA DE IP’S ROUTER

	PUERTO/INTERFACE	DIRECCION IP
ROUTER ISP	Serial 0/0/0	192.168.1.97/30
ROUTER FACA	Serial 0/0/0	192.168.1.98/30
	Fast Ethernet 0/0.1	192.168.1.89/29
	Fast Ethernet 0/0.2	192.168.1.33/27
	Fast Ethernet 0/0.3	192.168.1.65/28
	Fast Ethernet 0/0.4	192.168.1.1/27
	Fast Ethernet 0/0.5	192.168.1.81/29

TABLA DE IP’S SWITCH

	PUERTO/INTERFACE	DIRECCION IP
SWITCH1	VLAN1	192.168.1.94/29
SWITCH2	VLAN1	192.168.1.93/29

TABLA DE IP’S PC

SWITCH	NOMBRE DEL PC	DIRECCION IP	PUERTA DE ENLACE
SWITCH1	PC1 Administracion	192.168.1.90/29	192.168.1.89
	PC1 Presidencia	192.168.1.34/27	192.168.1.33
	PC2 Presidencia	192.168.1.35/27	192.168.1.33
	PC1 Secretarias	192.168.1.66/28	192.168.1.65
	PC2 Secretarias	192.168.1.67/28	192.168.1.65
	PC1 Empleados	192.168.1.2/27	192.168.1.1
	PC2 Empleados	192.168.1.3/27	192.168.1.1
	PC1 Contabilidad	192.168.1.82/29	192.168.1.81
	PC2 Contabilidad	192.168.1.83/29	192.168.1.81
SWITCH2	PC3 Presidencia	192.168.1.36/27	192.168.1.33
	PC4 Presidencia	192.168.1.37/27	192.168.1.33
	PC3 Secretarias	192.168.1.68/28	192.168.1.65
	PC4 Secretarias	192.168.1.69/28	192.168.1.65
	PC3 Empleados	192.168.1.4/27	192.168.1.1
	PC4 Empleados	192.168.1.5/27	192.168.1.1

ENRUTAMIENTO

200.7.0.0/26	CI	0/0	60
200.7.0.64/27	C2	0/0	30
200.7.0.96/28	C3	0/0	8
200.7.0.112/30	RTA-RTB	0/0/0	2
200.7.0.116/30	RTA-RTB	0/0/1	2
200.7.0.120/30	RTA-RTD	0/1/0	2
200.7.0.124/30	RTB-RTC	0/1/0	2
200.7.0.128/30	RTC-RTD	0/1/1	2
200.7.0.132/30	RTB-RTE	0/0/1	2
200.7.0.136/30	RTC-RTD	0/0/0	2

HOJA DE VIDA

DATOS PERSONALES



NOMBRES: CARLOS ANDRES
APELLIDOS: MARTINEZ CARO
No. IDENTIFICACION: 11.439.906
LUGAR DE EXPEDICIÓN: Facatativá SEXO:
FECHA DE NACIMIENTO: Abril 12 /75
LUGAR DE NACIMIENTO: Bogotá D.C.
DOMICILIO: Cra 8 A No 9-48 CIUDAD: Facatativá
TELEFONO: 8437145
CELULAR: 3012904890

ESTUDIOS

PRIMARIOS:
Colegio Raúl Zambrano Camader- 1985

SECUNDARIOS:
Bachillerato Académico – Colegio seminario San Juan Apóstol - 1992

OTROS ESTUDIOS:
Tecnólogo en Publicidad – Fundación Unilatina - 2002
Administración de Empresas - Universidad de Cundinamarca. 1995-1998

EXPERIENCIA LABORAL:

RADIO UNILATINA, 94.4 F.M. Facatativá, Trabajo sobre identidad emisora. Departamento de producción, julio de 2002
TALLER IMAGEN. Diseño y producción de campañas. Julio 2003
BANCO POPULAR, Cajero, Diciembre 1998-Diciembre 2000
CORPORACIÓN GRANCOLOMBIANA DE AHORRO Y VIVIENDA GRANAHORRAR. Auxiliar Comercial II con responsabilidad en cajeros automáticos y comunicaciones, Febrero 1 de 1997- julio 13 de 1998. Auxiliar de Contabilidad y Visación, Agosto 13 de 1996 - Enero 31 de 1997. Auxiliar, Junio 13 de 1996- Agosto 13 de 1996. Auxiliar de Contabilidad y Visación
PRODUCTOS DE BELLEZA YANBAL,COLOMBIA , Auxiliar de Conciliaciones Bancarias, Area de contabilidad, Manejo red as/ 400, Windows 3.1, Microsoft office. Diciembre 26 de 1994 - febrero 5 de 1996, Facatativá,Cundinamarca
PRODUCTOS LÁCTEOS DEL VALLE PROLAV LTDA . Auxiliar administrativo. Area de administración, Manejo lotus 123, qpro Abril 14 de 1993 - diciembre 5 de 1993 Madrid, Cundinamarca

ESTUDIOS COMPLEMENTARIOS:
ACTUALMENTE ME ENCUENTRO MATRICULADO EN LA ESPECIALIDAD: MANTENIMIENTO DE HARDWARE CON NUMERO DE ORDEN: 50243

UNIVERSIDAD DE CUNDINAMARCA
ING. DE SISTEMAS
9 SEMESTRE
ACTUALMENTE

FUNDACION UNILATINA
2002
PUBLICIDAD


REFERENCIAS PERSONALES

Sonia Pilar Martínez
Odontóloga
(91)8437144
Cel. 310 6660411

Fernando Contreras
Banco Popular
(91) 8424666

Roque Vargas
Publicista
(91) 8422349

trabajo final

La Escuela de Telecomunicaciones se fundó en 1988 como parte de una universidad mediana. Desde ese momento, se ha convertido en la universidad líder en medios digitales de la región. En la actualidad, la escuela tiene 300 estudiantes y 50 miembros del cuerpo docente y personal en el edificio y potencialmente en línea. Prevén crecer hasta tener 450 estudiantes y 15 miembros nuevos del cuerpo docente en los próximos 2 años. Planean agregar dos nuevos laboratorios de computación para la edición de vídeos y el uso general de los estudiantes en la parte trasera (lado oeste) del edificio. Sin embargo, el diseño aún no se ha aprobado. Le han dicho al decano que cada uno medirá 50 x 80 pies y estarán construidos de manera que concuerden con el resto del edificio. Le han dicho al decano que cada uno medirá 50 x 80 pies y estarán construidos de manera que concuerden con el resto del edificio. Cada laboratorio incluirá 30 estaciones de trabajo y un servidor de almacenamiento de varios terabytes. Los usuarios en línea tienen acceso a los sitios ftp para almacenar su trabajo, streaming video desde la biblioteca ubicada en otro edificio, Internet, e-mail y servidores de archivos. Además, tienen acceso a 3 salas de videoconferencia para reuniones virtuales con otras escuelas del mundo.La Escuela de Telecomunicaciones mantiene los laboratorios de medios digitales y las clases de aprendizaje a distancia, los estudios de producción de TV y los laboratorios de networking. Se conecta con el resto del campus por medio de cable de fibra óptica. La conectividad a Internet se realiza por medio de la compañía de teléfonos y el sistema HETS (Higher Education Telecommunications System). Se conectan por medio de circuitos E1 con un total actual de 10 Mbps de ancho de banda a través de estos circuitos. Sin la sobrecarga de los protocolos, la capacidad real de ancho de banda es de casi 7 Mbps.Actualmente, el cable CAT5 se usa a lo largo del edificio, pero el decano quiere prepararse para una capacidad de ancho de banda superior. Los techos son techos falsos y la canaleta ya se encuentra en su lugar para el cableado viejo. La trama de distribución principal (armario de cableado) actual aún es viable.Frank Yuan, Decano de la facultad, quiere que este edificio esté “listo para todo”. La Escuela de Telecomunicaciones siempre busca maneras de atraer estudiantes nuevos. Para seguir creciendo, la facultad necesita actualizar su red para proporcionar a los usuarios un nivel superior de rendimiento, fiabilidad y seguridad.“Queremos expandir la red para tener la habilidad de ejecutar más aplicaciones de ancho de banda elevada y proporcionar nuevas funciones a nuestros usuarios” dice Frank Yuan. “También queremos que el sistema sea más confiable y proporcionar un estándar superior de tiempo de actividad. Queremos mejorar el nivel de seguridad en nuestra red, porque estamos manejando las calificaciones de los estudiantes y tenemos muchos laboratorios abiertos aquí”.Personal clave en la Escuela de TelecomunicacionesFrank Yuan: Frank es el decano de la Escuela de Telecomunicaciones. Entiende la importancia de mantener el acceso a los distintos medios que necesitan los estudiantes y el cuerpo docente para el trabajo. Quiere un sistema que sea más confiable, seguro y, por sobre todo, más fácil de administrar.Steven Gentry: Steve es el director del Departamento de Finanzas de la universidad. Quiere una actualización que reduzca los costos operativos y, al mismo tiempo, tener un sistema que requiera menos horas de personal de mantenimiento. Entiende que hay un costo correspondiente a los nuevos laboratorios de computación, pero no quiere absorber de manera significativa más costos en los componentes de red necesarios como resultado de esa incorporación.Emily Linder: Emily es la vicedecana. Está preocupada por el plazo de tiempo para la implementación de los cambios. Nada puede ocurrir durante el año lectivo normal y sólo puede haber interrupciones mínimas en el verano debido a las clases de verano. Hay una semana de vacaciones entre las clases de primavera y verano, y tres semanas entre la finalización de las clases de verano y el comienzo del semestre de otoño; pero aun entonces, los miembros del cuerpo docente y el personal se encuentran en la institución y esperan contar con conectividad de red.Objetivos para el nuevo sistemaA medida que crece la base de clientes de la Escuela de Telecomunicaciones, también lo hace la necesidad de mejores equipos que permitan este crecimiento. Todas las partes interesadas quieren prepararse para las necesidades futuras en la medida posible al mejor valor posible. Es importante que durante esta transición del equipo antiguo al equipo nuevo, no dejen de proporcionar acceso a sus usuarios.“Queremos la mejor y más reciente tecnología que pueda ayudar a nuestra escuela”, dice Linder “pero no queremos desperdiciar nuestro tiempo en tecnologías que no sean beneficiosas”.Los ejecutivos de la Escuela de Telecomunicaciones están preocupados con la transición y están buscando un equipo de consultoría para tranquilizarlos durante el proceso.“Queremos avanzar hacia el futuro con tecnología de vanguardia, pero no queremos seguir pagándola durante los próximos 20 años”, dice el señor Gentry.La Escuela de Telecomunicaciones necesita una actualización de su sistema que permita utilizar los elementos que pueden contribuir a su negocio. Esos elementos son los siguientes:1. Un sistema que sea fácil de administrar y escalar.2. Mejora del rendimiento general.3. Provisión de protección contra las violaciones a la red, como gusanos de Internet, ataques de denegación de servicio y ataques de aplicaciones de comercio electrónico.4. Capacidad para admitir alto rendimiento en la red backbone principal.5. Habilidad para admitir funciones, como, calidad de servicio y seguridad en hardware por medio de las listas de control de acceso (ACL)6. Conexiones seguras de VPN desde ubicaciones remotas.

Calculo VLSM
Red Estudiantes para 80 HostDirección: 135.1.2.0/25

Mascara de subred: 255.255.128.

Rango Asignable: 135.1.2.1 A 135.1.2.126

254Broadcast: 135.1.2.127

Red Administrativos: Son 20 Host para esta red.

Red Profesores: Son 20 Host para esta red.

Red Inalámbrica: Con acceso para aproximadamente 300 host

red biblioteca 60 host

Lista de equipos y elementos
Descripción

Referencia de pieza
Lista de precios por unidad

CANTIDAD
TOTAL
Cat5 5000
Belkin# A7L504-1000-BLU

$720.929,04
1
Cat6 1000'
Belkin# A7L704-1000-BLU
$363.181,84
1
$363.181,84
Bloque de inserción a presión Cat5 de 24 puertos
Hubbell# P5E24UE
$259.633,52
5
$1’298.167,6
Bloque de inserción a presión Cat6 de 24 puertos
Hubbell# P624U
$343.641,68
1
$343.641,68
Bloque de inserción a presión Cat5 de 48 puertos
Hubbell# P5E48UE
$452.674,32
2
$905.348,64
Inserción de datos Cat5
Hubbell# HXJ5EOR
$12.421,44
130
$1’614.787,2
Paquete de funciones de software 1000base-mm
Cisco# glc-sx-mm=
$ 506.167,2
1
$ 506.167,2
Switch 10/100/1000 PoE de 48 puertos mejorado
Cisco# ws-c3560g-48ps-e
$ 12’695.265
5
$63’476.325
Switch 10/100/1000 PoE de 24 puertos mejorado
Cisco# ws-c3560g-24ps-s
$ 5’184.927
2
$10’369.854
Punto de acceso
Cisco# air-ap1242ag-a-k9
$998.800
2
$1’997.600
TOTAL
$ 81’596.002.2

Soluciones1.

La solución se establece en llas exigencias solicitadas por las directivas, esta diseñada cpara cumplir con la implementacion de un la sistema es que puede crecer por que los cálculos y los equipos están disponibles para el futuro debido a su crecimiento, los equipos son nuevos y soportan el trabajo a realizar, segun el ejercicio la escuela cuenta con la infraestructura para cualquier implementación o inconveniente que se presente.

2. se busca mejorar los costos ya que la estructura de el cableado y cuenta con altos niveles dede calidad cumpliendo con las espectativas de la

3. se ofrece un alto nivel de seguridad de red ademas de además un paquete de antivirus, antispyware y Phishing.La seguridad que se configura en las terminales establecen una mayor seguridad al momento de realizar diferentes funcionmes, y se establece como mínimo un mantenimiento general por año. bien como recurso preventivo o como control a intrusos

VLSM

ponchado para conector RJ45

vlan

VLAN

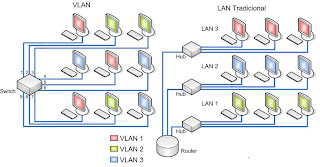

Concepto y Definición de VLAN

Una red de área local (LAN) esta definida como una red de computadoras dentro de un área geográficamente acotada como puede ser una empresa o una corporación. Uno de los problemas que nos encontramos es el de no poder tener una confidencialidad entre usuarios de la LAN como pueden ser los directivos de la misma, también estando todas las estaciones de trabajo en un mismo dominio de colisión el ancho de banda de la misma no era aprovechado correctamente. La solución a este problema era la división de la LAN en segmentos físicos los cuales fueran independientes entre si, dando como desventaja la imposibilidad de comunicación entre las LANs para algunos de los usuarios de la misma.

Una VLAN se encuentra conformada por un conjunto de dispositivos de red interconectados (hubs, bridges, switches o estaciones de trabajo) la definimos como una subred definida por software y es considerada como un dominio de Broadcast que pueden estar en el mismo medio físico o bien puede estar sus integrantes ubicados en distintos sectores de la corporación.


¿Por qué dividir en VLAN las redes?
Las VLAN permiten que los administradores de red organicen las LAN de forma lógica en lugar de física, además trae otras ventajas a saber:
a. Trasladar fácilmente las estaciones de trabajo en la LAN
b. Agregar fácilmente estaciones de trabajo a la LAN
c. Cambiar fácilmente la configuración de la LAN
d. Controlar fácilmente el tráfico de red
e. Mejorar la seguridad

PROTOCOLOS DE VLAN

Las VLAN utilizan 2 importantes protocolos los cuales son: ISL (Inter Switch Link) y DOT1Q
ISL
Este método de encapsulación sólo es soportado en los equipos Cisco a través de los enlaces Fast y Gigabit Ethernet. El tamaño de las tramas ISL puede variar entre 94 bytes y 1548 bytes debido a la sobrecarga (campos adicionales) que el protocolo crea en la encapsulación.
Es el método de encapsulación de Cisco para las VLAN que compite con el protocolo libre (no propietario) de IEEE 802.1Q.
Para utilizar este protocolo se debe utilizar el siguiente comando:
Router(config)#interface fastethernet Nºde slot/Nºde interfaz.Nºde subinterfaz
Router(config-subif)#encapsulation ISL Nºde vlan
Router(config-subif)#ip address direccion IP+mascara

DOT1Q o IEEE 802.1q
Este método de encapsulación es libre y es la competencia del ISL de CISCO, la trama de este método es más pequeña que la del ISL.
Para utilizar este protocolo se debe utilizar el siguiente comando:
Router(config)#interface fastethernet Nºde slot/Nºde interfaz.Nºde subinterfaz
Router(config-subif)#encapsulation dot1q Nºde vlan
Router(config-subif)#ip address direccion IP+mascara

TIPOS DE PUERTOS
Las VLAN utilizan puertos no seriales, es decir únicamente Ethernet:
Ethernet
FastEthernet
Gigabit Ethernet

COMANDOS PARA LA CONFIGURACION DE VLAN
Asignar VLAN a un puerto:
configure terminal
interface f0/1
switchport access vlan 2 (asigna el puerto a la VLAN 2)
interface f0/2
...
end

Para quitar la asignación de VLAN a un puerto:
configure terminal
interface f0/1
no switchport access vlan 2

Comandos para el switch:
vtp mode transparent
o también: vtp mode server
(El default es "server", que sirve para este ejercicio.)
interface F0/5
switchport mode trunk
(comandos para encapsulación)
switchport trunk allow vlan all
El switch 2950 sólo soporta un encapsulamiento, y no soporta comandos para cambiar el encapsulamiento. Sin embargo, es importante recordar que en otros switches posiblemente se tenga que seleccionar el encapsulamiento correcto (dot1q, o isl).
Comandos para el router:
interface F0 (o: F0/0)
no shutdown
interface F0.2 (o: F0/0.2) (selecciona una sub-interface)
encapsulation dot1q 2
ip address ...
interface F0.3
encapsulation dot1q 3
ip address ...
(Repetir para cada VLAN.)

Comandos para los hosts:
Obviamente, aparte de configurar el router y el switch, también se deben configurar los hosts conectados. Específicamente, se tiene que asignar:
• La dirección IP. Se debe recordar que (1) la dirección IP debe estar en la misma subred que la sub-interfaz correspondiente del router, y (2) para la configuración de VLANs en general, diferentes VLANs corresponden a diferentes subredes.
• La máscara de subred.
• La puerta de enlace, que debe apuntar a la sub-interfaz correspondiente de router.

Configuración de VLAN estáticas

1. Las VLAN estáticas son puertos en un switch que se asignan manualmente a una VLAN.
2. Esto se hace con una aplicación de administración de VLAN o configurarse directamente en el switch mediante la CLI.
3. La creación de VLAN en un switch es una tarea muy directa y simple (en Catalyst 2950):
Switch# vlan database
Switch(vlan)# vlan 20 name Engineering
Switch(vlan)# vlan 30 name Marketing
Switch(vlan)# vlan 40 name Accounting
Switch(vlan)# exit
Switch#

4. La asignación de puertos a una VLAN también es simple (en Catalyst 2950):
Switch# configure terminal
Switch(config)# interface fastethernet 0/2
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 20
Switch(config-if)# exit
Switch(config)# interface fastethernet 0/3
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 30
Switch(config-if)# exit
Switch(config)# interface fastethernet 0/4
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 40
Switch(config-if)# end
Switch#

5. Como el Catalyst 2950 tiene 12 puertos de tipo Fastethernet, los puertos 0/1 y 0/5 a 0/12 pertenecen a VLAN 1 (administración).


Verificación de la configuración de VLAN
1. Para ver la base de datos de VLAN, se pueden usar los comandos show vlan y show vlan brief.
2. Para ver sólo la información de una VLAN se usan los siguientes comandos:
a. show vlan id
b. show vlan name

Cómo guardar la configuración de VLAN
1. Los valores de configuración del switch se pueden copiar en un servidor TFTP con el comando copy running-config tftp.
2. Como alternativa, se puede usar la función de captura de HyperTerminal junto con los comandos show running-config y show vlan para guardar los valores de configuración.

Eliminación de VLAN
1. Los comandos que aparecen a continuación se utiliza para eliminar una VLAN de un switch:
Switch#vlan database
Switch(vlan)#no vlan
Switch(vlan)# exit
Switch#

2. Los comandos que aparecen a continuación se utiliza para eliminar un host de una VLAN:
Switch#configure terminal
Switch(config)# interface fastethernet 0/2
Switch(config-if)# no switchport access vlan 20
Switch(config-if)# end
Switch#

Enrutamiento entre vlans troncales

Para que las Vlans puedan establecer comunicación entre ellas deben ser necesarios los servicios de un router. Para esto se deben establecer Subinterfaces FastEthernet, encapsulación y dirección IP correspondiente de manera que cada una de estas pertenezca a un vlan determinada.

Los pasos que siguen establecen las configuraciones de una Subinterfaz FastEthernet
Router(config-subif)#exit
Router(config)#interface fastethernet Nºde slot/Nºde interfaz
Router(config-if)#no shutdown
Para que la subinterfaz este no shutdown se debe ejecutar este comando directamente desde la interfaz física.
Ejemplo de configuración de un enlace troncal sobre dos subinterfaces:
Router(config)#interface fastethernet 0/0.1
Router(config-subif)#encapsulation dot1q 3
Router(config-subif)#ip address 192.168.1.1 255.255.255.0
Router(config-subif)#exit
Router(config)#interface fastethernet 0/0.2
Router(config-subif)#encapsulation dot1q 3
Router(config-subif)#ip address 200.200.10.1 255.255.255.0
Router(config-subif)#exit
Router(config)#interface fastethernet 0/0
Router(config-if)#no shutdown
Verificación:
show vlan
Muestra información de las vlans configuradas y los puertos
show vlan brief
Muestra la información de vlans resumida
show vtp status
Muestra la información del estado VTP
show interface trunk
Muestra los parámetros troncales
show spanning-tree vlan Nº
Muestra el estado de configuración STP
